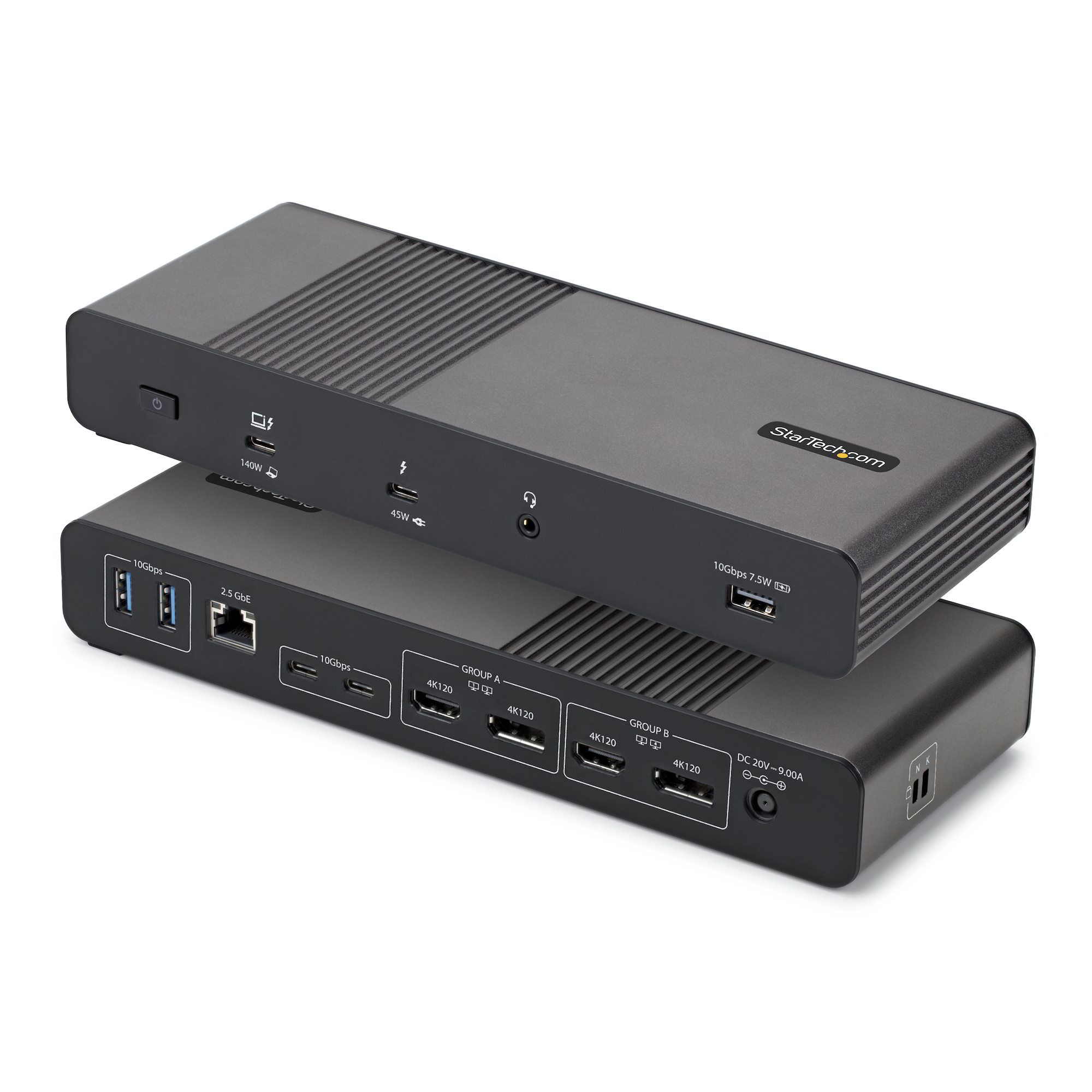

Startech - Thunderbolt 5 univerzális dokkolóállomás - 206UE-TB5USB4DOCK

Különleges utasítások/követelmények

Értesítés

Ez a dokkolóállomás nem támogatott Thunderbolt-3 gazdaeszközökön.

Javasoljuk, hogy minden csatlakoztatott monitor ugyanattól a gyártótól és modelltől származzon.

Rendszer- és kábelkövetelmények

* A Thunderbolt 3 (TB3) nem támogatott (kivéve a TB3 alapú Apple M1/M2/M3 Standard lapkakészleteket).

** Az M1, M2 és M3 Standard lapkakészletek egyetlen monitort támogatnak, míg az M4/M5 Standard és az M1/M2/M3/M4 Pro/Max lapkakészletek két monitor egyidejű használatát teszik lehetővé.

*** A magas frissítési gyakorisághoz Display Stream Compression (DSC) szükséges lehet mind a monitor, mind a GPU oldalán. A bitmélység és a színmélység állítható a magasabb frissítési gyakoriság eléréséhez; az eredmények az operációs rendszer frissítésétől függően eltérőek lehetnek.

**** Ha monitorészlelési problémákat tapasztal, javasoljuk, hogy először a legalacsonyabb frissítési gyakoriságú monitort csatlakoztassa, mivel a magas frissítési gyakoriságú monitorok az összes rendelkezésre álló sávszélességet felhasználhatják.

***** A külső monitorok egyetlen Thunderbolt-kapcsolaton keresztüli kompatibilitásával kapcsolatos információkért különböző Windows rendszereken a számítógép gyártójának webhelyén tájékozódjon.

****** MacBookhoz csatlakoztatva a dokkolóállomás HDMI 2.1b portja maximum HDMI 2.0b (4K 60 Hz-en) felbontást támogat; ez az Apple által előírt korlátozás.

******* MacBookhoz csatlakoztatva a dokkolóállomás Thunderbolt 5 portja (USB-C DFP) maximum HDMI 2.0b (4K 60 Hz-en) felbontást támogat HDMI adapter használata esetén; ez az Apple által előírt korlátozás.

******** A Mac gépek nem támogatják a DisplayPort MST-t. Ezért az Apple eszközök csak egy videokimenetet használhatnak az A csoportból és egyet a B csoportból egyszerre.

********* Három monitor egyidejű támogatása lehetséges az M5 Pro vagy M5 Max lapkakészlettel rendelkező Mac gépeken: egy monitor az A csoporthoz, egy monitor a B csoporthoz és egy monitor a Thunderbolt 5 (TB5) porthoz csatlakoztatva.

Elektromosság

Tápegység (tápellátás)

140 W

Kimeneti feszültség

20 V egyenáram

Kimeneti áram

9 A

A központi csúcs polaritása

Pozitív

Csatlakozó típusa

É

Energiafogyasztás

180 W

Fizikai tulajdonságok és környezet

Szín

Fekete és asztroszürke

anyag

Műanyag

Kábelhossz

1 m [3,3 láb]

Termék hossza

24,3 cm [9,6 hüvelyk]

Termék szélessége

92 mm [3,6 hüvelyk]

Termék magassága

35,3 mm [1,4 hüvelyk]

A termék súlya

730 g [25,8 uncia]

Üzemi hőmérséklet

0°C és 40°C között (32°F és 104°F között)

Tárolási hőmérséklet

-20°C és 60°C között (-4°F és 140°F között)

nedvesség

0% és 90% között (nem lecsapódó)

Teljesítmény

Támogatott töltési kimenetek

USB-C (45W)

BC 1.2 (1.5A)

Maximális adatátviteli sebesség

80 Gbps, sávszélesség bővítéssel 120 Gbps-ig

Típus és arány

Thunderbolt 5 (80 Gbps)

USB4 (40 Gbps)

UASP-támogatás

Igen

Kompatibilis hálózatok

2.5G/1G/100Mbps/10Mbps

Teljes duplex támogatás

Igen

PXE

Igen

Wake-on-LAN (WOL)

Igen

Maximális digitális felbontások

DisplayPort:
3840x2160 @ 120Hz

HDMI:
3840x2160 @ 120Hz

Thunderbolt 5:
3840x2160 @ 240Hz

Hardver

4K támogatás

Igen

Támogatott kijelzők

4

Hang

Igen

felület

Thunderbolt 5

Thunderbolt 4

USB4 (40 Gbps)

Kompatibilis zárnyílás

Kensington K-nyílás

Kensington Nano nyílás

Támogatott képernyők

4

Chipkészlet-azonosító

Intel - JHL9480 (Barlow Ridge)
Synaptics - VMM6210
Synaptics - VMM6210
Infineon - CYPM1322
VIA Labs - VL822
VIA Labs - VL822
VIA Labs - VP226
VIA Labs - VP226
Realtek - RTL8156B
Fresco Logic - FL8501
Realtek - ALC4032

LED kijelzők

1 - Bekapcsolt állapotban lévő LED:
Fehér = Bekapcsolva
Ki = Kikapcsolva

2 - RJ45 LED:

Jobb oldali LED Kapcsolat/Aktív:
Folyamatos sárga = A hálózati port csatlakoztatva
Villogó sárga = A hálózati port aktív

Bal oldali LED Kapcsolat sebessége:
Folyamatos zöld = 2,5 Gbps
Ki = 1000/100/10 Mbps

Csomagolás és szállítási terjedelem

A szállítási terjedelem tartalmazza

1 - Thunderbolt 5 dokkolóállomás

1 - Thunderbolt 5 gazdakábel

1 - Univerzális hálózati adapter (EU, Egyesült Királyság)

1 - Termékdokumentáció

Csomag szélessége

16,9 cm [6,7 hüvelyk]

Csomag mélysége

26,2 cm [10,3 hüvelyk]

Csomag magassága

90 mm [3,5 hüvelyk]

Szállítás (csomag) súlya

1,1 kg [2,5 font]

Csatlakozók

1. állomás port (szám)

1

1. állomásport

USB-C (Thunderbolt 80 Gbps)

1. kapcsolat (szám)

1

1. kapcsolat

3,5 mm (4 vezető, TRRS)

2. csatlakozás (szám)

2

2. kapcsolat

USB-C (10 Gbps, 4,5 W)

3. csatlakozás (szám)

1

3. kapcsolat

RJ-45

4. csatlakozás (szám)

3

4. kapcsolat

USB-A (10 Gbps, 4,5 W)

5. csatlakozás (szám)

1

5. kapcsolat

USB-C (Thunderbolt 80 Gbps)

6. csatlakozó (szám)

2

6. csatlakozás

DisplayPort

7. csatlakozás (szám)

2

7. kapcsolat

HDMI
