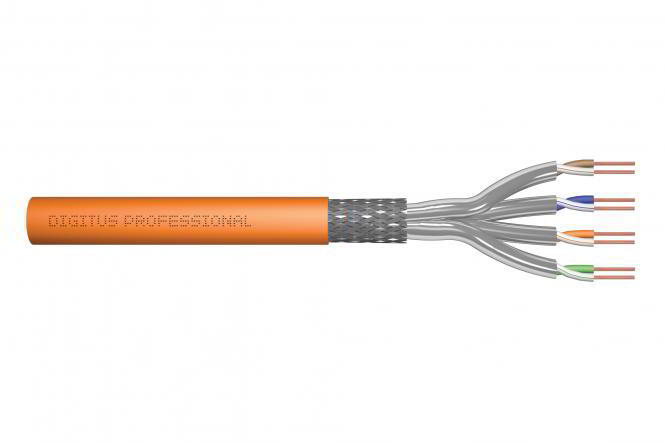

Assmann-DIGITUS CAT 7 S/FTP adatkábel - installációs kábel, 1000 m - DK-1743-VH-10

Leírás

A Digitus Cat 7 telepítőkábel strukturált adatközpontokban és épületkábelezésben való használatra készült az ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7 és EN 50288-9-1 szabványoknak megfelelően. A kábel ideális analóg és digitális adatok átvitelére, és támogatja a PoE, PoE+ és 4PPoE (IEEE 802.3af;3at;3bt) szabványokat. Az árnyékoló szerkezet egyenként árnyékolt érpárokból áll, ónozott rézfonattal, amely kiváló árnyékolást és elektromos értékeket biztosít.

Műszaki részletek

• Fizikai tulajdonságok:
• Vezető: Csupasz rézhuzal, AWG 23/1
• A teljesítmény állandóságának értékelésére és ellenőrzésére szolgáló rendszer(ek): 3. rendszer
• Szigetelés: SFS-PE (habosított polietilén köpeny)
• Szigetelt vezetők száma összesen: 8, 4 párba sodorva
• Színkód: Kék-fehér, narancs-fehér, zöld-fehér, barna-fehér
• Az egyes érpárak árnyékolása: alumíniummal laminált poliészter fólia, 100%-ban lefedi
• Teljes árnyékolás: rézfonat
• Külső köpeny: Eca-tól B2ca-ig az EN 50575 szabványnak megfelelően; LSZH
• Külső köpeny vastagsága (névleges): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
• Szín: Narancssárga (RAL 2008)
• Mechanikai tulajdonságok:
• Húzásmentesítés: max. 150 N.
• Dinamikus hajlítási sugár: min. 8x AD mm
• Statikus hajlítási sugár: min. 4x AD mm
• Szállítási és tárolási hőmérséklet-tartomány: -20 °C és +60 °C között
• Üzemi hőmérséklet-tartomány: -20 °C és +50 °C között
• Telepítési hőmérséklet-tartomány: 0 °C és +50 °C között
• Külső átmérő (névleges): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
• Tömeg (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
• Elektromos tulajdonságok:
• Impedancia: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
• Kapacitás: 45 pF/m névleges @ 1 KHz
• Kapacitás-aszimmetria (pár-föld): max. 1,6 pF/m @ 1 KHz
• Szigetelési ellenállás: min. 5 GOhm x km
• Egyenáramú ellenállás: max. 95 Ohm/km (max. 2% kiegyensúlyozatlan ellenállás)
• Hurokellenállás: max. 190 Ohm/km (max. 2% kiegyensúlyozatlan ellenállás)
• Üzemi feszültség: max. 72 Vdc
• Külső köpeny: Dca-s2 d1 a1 az EN 50575 szabvány szerint; LSZH
• Csatlakozási csillapítás: CA-1b típus
• Fáziskésés: max. 450 nS/100 m
• Időkésleltetés: max. 10 nS/100 m.
• Leválasztási osztály: "d" az EN 50174-2 szabvány szerint
• Nettó látható érték: 79%

Tulajdonságok

• Választék: Csavart érpáras telepítőkábelek
• Kategória: 7. kategória
• Árnyékolás: S-FTP, fémfóliában és fonatban lévő érpárak
• Újraélesztés: Dca
• Hossz: 1000 méter
• Szín: narancssárga
• Kabát: LSOH
• Szerkezet: 4 x 2 AWG 23/1, tömör, sodrott érpár
