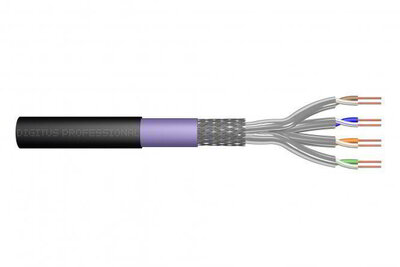

Assmann-DIGITUS CAT 7 S/FTP adatkábel - földalatti installációs kábel 1000M - DK-1741-VH-10-OD

Leírás

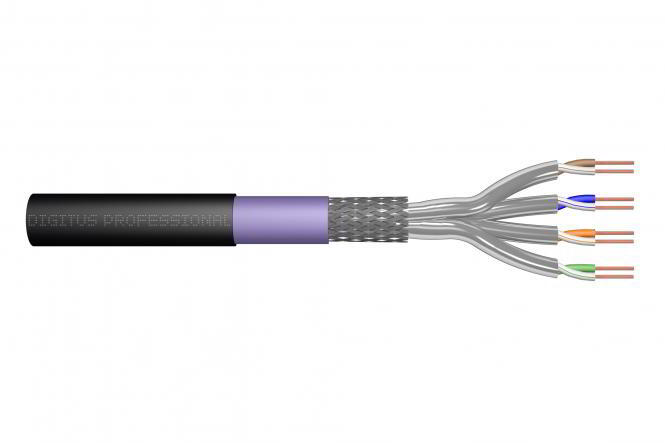

A Digitus® Professional Cat.7 S/FTP földkábelt a következő 4x2x AWG23/1 kábelszerkezet jellemzi, és akár 1200 MHz átviteli frekvenciát is elér. A kábel PE külső köpennyel és halogénmentes belső köpennyel rendelkezik, és megfelel az IEC 60332-1, FRNC-B, LSZH-1 és BauPVO Euroclass Eca szabványoknak. A kábel alkalmas száraz vagy nedves helyiségekben, kültéren vagy a talajban történő telepítésre. Megfelel az ISO/IEC 11801, DIN EN 50173 és DIN EN 50288-4-1 szabványoknak.

Műszaki részletek

• Fizikai tulajdonságok:
• Vezető: Csupasz rézhuzal, AWG 23/1
• Szigetelés: SFS-PE (habosított polietilén köpeny)
• Szigetelt vezetők száma összesen: 8, 4 párba sodorva
• Színkód: Kék-fehér, narancs-fehér, zöld-fehér, barna-fehér
• Az egyes párok árnyékolása: Alumíniummal laminált poliészter fólia, 100%-ban lefedi
• Teljes árnyékolás: rézfonat
• Külső köpeny: PE (polietilén); UV-álló
• Külső köpeny vastagsága (névleges): 0,50 mm névleges
• Külső burkolat színe: Fekete (RAL 9005)
• Mechanikai tulajdonságok:
• Húzásmentesítés: max. 150 N.
• Dinamikus hajlítási sugár: min. 8x AD mm
• Statikus hajlítási sugár: min. 4x AD mm
• Szállítási és tárolási hőmérséklet-tartomány: -20 °C és +60 °C között
• Üzemi hőmérséklet-tartomány: -50 °C és +60 °C között
• Telepítési hőmérséklet-tartomány: 0 °C és +60 °C között
• Külső átmérő simplex (névleges): 8,5 mm (Eca)
• Súly (kg/km): 66,5 kg/km
• Elektromos tulajdonságok:
• Impedancia: 100±5 Ohm @ 4-100 MHz; 100±25 Ohm @ 100-1200 MHz
• Kapacitás: 45 pF/m névleges @ 1 KHz
• Kapacitás-aszimmetria (pár-föld): max. 1,6 pF/m @ 1 KHz
• Szigetelési ellenállás: min. 5 GOhm x km
• Egyenáramú ellenállás: max. 95 Ohm/km (max. 2% kiegyensúlyozatlan ellenállás)
• Hurokellenállás: max. 190 Ohm/km (max. 2% kiegyensúlyozatlan ellenállás)
• Üzemi feszültség: max. 72 Vdc
• Csatlakozási csillapítás: CA-1b típus
• Fáziskésés: max. 450 nS/100 m
• Időkésleltetés: max. 10 nS/100 m.
• Leválasztási osztály: "d" az EN 50174-2 szabvány szerint
• Nettó látható érték: 79%

Tulajdonságok

• Választék: Csavart érpáras telepítőkábelek
• Kategória: 7. kategória
• Árnyékolás: S-FTP, fémfóliában és fonatban lévő érpárak
• Újraélesztés: Eca
• Hossz: 1000 méter
• Szín: fekete
• Köpeny: PE
• Szerkezet: 4 x 2 AWG 23/1, tömör, sodrott érpár
