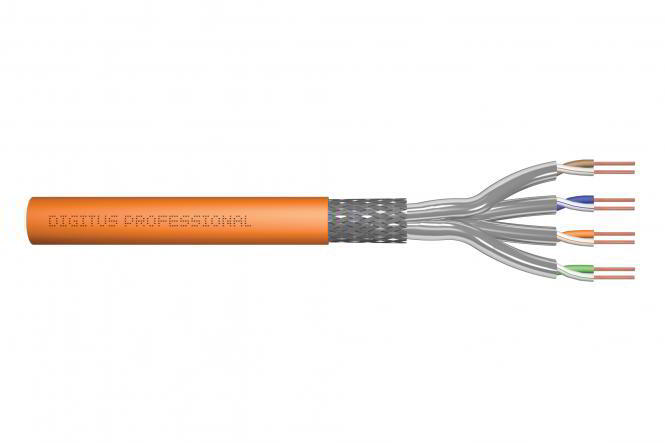

Assmann-DIGITUS CAT 7 S-FTP adatkábel - installációs kábel, 250 m, simplex, Dca-s2,d1,a1 - DK-1743-VH-250

Leírás

A Digitus® Cat.7 S/FTP telepítőkábel 4x2x AWG23/1 vezetős konstrukcióval rendelkezik, és akár 1200 MHz átviteli frekvenciát is elér. A halogénmentes kábelköpeny megfelel az IEC 60332-3-24, FRNC-C, LSZH-3 szabványoknak, valamint az Építési Termékekre vonatkozó Szabályzat (CPR) Euroclass Dca szabványának. A kábel alkalmas strukturált épületkábelezésre másodlagos és harmadlagos területeken. Megfelel az ISO/IEC 11801, DIN EN 50173 és DIN EN 50288-4-1 szabványoknak.

Műszaki részletek

• Vezető: Csupasz rézhuzal, AWG 23/1
• A teljesítmény állandóságának értékelésére és ellenőrzésére szolgáló rendszer(ek): 3. rendszer
• Szigetelés: SFS-PE (habosított polietilén köpeny)
• Szigetelt vezetők száma összesen: 8, 4 párba sodorva
• Színkód: Kék-fehér, Narancs-fehér, Zöld-fehér, Barna-fehér
• Az egyes érpárak árnyékolása: alumíniummal laminált poliészter fólia, 100%-os lefedettség.
• Teljes árnyékolás: rézfonat
• Külső köpeny: Eca-tól B2ca-ig az EN 50575 szabvány szerint; LSZH
• Külső köpeny vastagsága (névleges): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 mm (B2ca)
• Szín: Narancssárga (RAL 2008)
• Mechanikai tulajdonságok:
• Húzásmentesítés: max. 150 N.
• Dinamikus hajlítási sugár: min. 8x külső átmérő mm
• Statikus hajlítási sugár: min. 4x külső átmérő mm
• Szállítási és tárolási hőmérséklet-tartomány: -20 °C és +75 °C között
• Üzemi hőmérséklet-tartomány: -20 °C és +50 °C között
• Telepítési hőmérséklet-tartomány: 0 °C és +50 °C között
• Külső átmérő (névleges): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
• Súly (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
• Elektromos tulajdonságok:
• Impedancia: 100±15 ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
• Kapacitás: 45pF/m névleges 1 kHz-en
• Kapacitás: 40 pF/m névleges @ 1 kHz
• Szigetelési ellenállás: min. 5 GOhm x km
• Egyenáramú ellenállás: max. 95 ohm/km (max. 2% kiegyensúlyozatlan ellenállás)
• Hurokellenállás: max. 190 ohm/km (max. 2% aszimmetrikus ellenállás)
• Üzemi feszültség: max. 72 Vdc
• Csatlakozási csillapítás: CA-1b típus
• Fáziskésés: max. 450 ns/100 m
• Időkésleltetés: max. 10 ns/100 m.
• Leválasztási osztály: „d” az EN 50174-2 szabvány szerint
• Nettó látható érték: 79%

Jellemzők

• Választék: Csavart érpáras telepítőkábel
• Kategória: 7. kategória
• Árnyékolás: S-FTP, fémfóliával és fonattal árnyékolt érpárak
• Építési Termékek Rendelete: Dca
• Hossz: 250 méter
• Szín: narancssárga
• Kábelfelépítés: 4 x 2 AWG 23/1, tömör, sodrott érpár
• Kabát: LSOH
