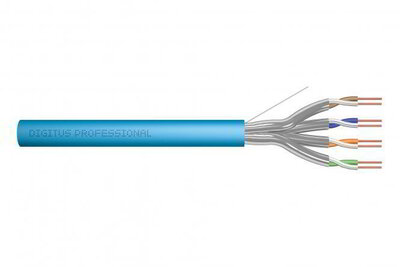

Assmann-DIGITUS CAT 6A U/FTP telepítőkábel, 305 m - DK-1623-A-VH-305

Leírás

A Digitus® Cat.6A U/FTP telepítőkábelt a következő 4x2x AWG23/1 kábelkonstrukció jellemzi, és akár 500 MHz átviteli frekvenciát is elérhet. A halogénmentes kábelköpeny megfelel az IEC 60332-1, FRNC-B, LSZH-1 és a CPR Euro Eca szabványnak. A kábel alkalmas strukturált kábelezés kiépítésére szekunder és tercier területen. Megfelel a következő szabványoknak: ISO/IEC 11801, DIN EN 50173, DIN EN 50288-10-1.

Műszaki részletek

• Fizikai tulajdonságok:
• Vezető: Csupasz rézhuzal, AWG 23/1
• A teljesítmény állandóságának értékelésére és ellenőrzésére szolgáló rendszer(ek): 3. rendszer
• Szigetelt vezetők száma összesen: 8, 4 párba sodorva
• Színkód: Kék-fehér, narancs-fehér, zöld-fehér, barna-fehér
• Az egyes párok árnyékolása: Alumíniummal laminált poliészter fólia, 100%-ban lefedi
• Külső köpeny: Eca-tól B2ca-ig az EN 50575 szabványnak megfelelően; LSZH
• Külső köpeny vastagsága (névleges): 0,5 mm (Eca); 0,6 mm (Dca); 0,8 mm (Cca); 0,8 mm (B2ca)
• Külső burkolat színe: Világoskék (RAL 5012)
• Mechanikai tulajdonságok:
• Húzásmentesítés: max. 150 N.
• Dinamikus hajlítási sugár: min. 8x AD mm
• Statikus hajlítási sugár: min. 4x AD mm
• Szállítási és tárolási hőmérséklet-tartomány: -20 °C és +60 °C között
• Üzemi hőmérséklet-tartomány: -20 °C és +75 °C között
• Telepítési hőmérséklet-tartomány: 0 °C és +50 °C között
• Külső átmérő: 7,0 mm (Eca); 7,2 mm (Dca); 7,6 mm (Cca); 7,6 mm (B2ca)
• Tömeg (kg/km): 56 kg (Eca); 57 kg (Dca); 58 (Cca); 58 kg (B2ca)
• Elektromos tulajdonságok:
• Impedancia: 100±15 Ohm @ 4 - 100MHz; 100±25 Ohm @ 100-500 MHz;
• Kapacitás: 45 pF/m névleges @ 1 KHz
• Kapacitás-aszimmetria (pár-föld): max. 1,6 pF/m @ 1 KHz
• Szigetelési ellenállás: min. 5 GOhm x km
• Hurokellenállás: max. 190 Ohm/km (max. 2% kiegyensúlyozatlan ellenállás)
• Üzemi feszültség: max. 72 Vdc
• Csatlakozási csillapítás: CA-Type 2
• Fáziskésés: max. 450 nS/100 m
• Időkésleltetés: max. 25 nS/100 m.
• Leválasztási osztály: "c" az EN 50174-2 szabvány szerint
• Nettó látható érték: 70%

Tulajdonságok

• Választék: Csavart érpáras telepítőkábelek
• Kategória: CAT 6A
• Árnyékolás: U-FTP, fémfóliában lévő érpárak
• Újraélesztés: Eca
• Hossz: 305 méter
• Szín: világoskék
• Kabát: LSOH
• Szerkezet: 4 x 2 AWG 23/1, tömör, sodrott érpár
