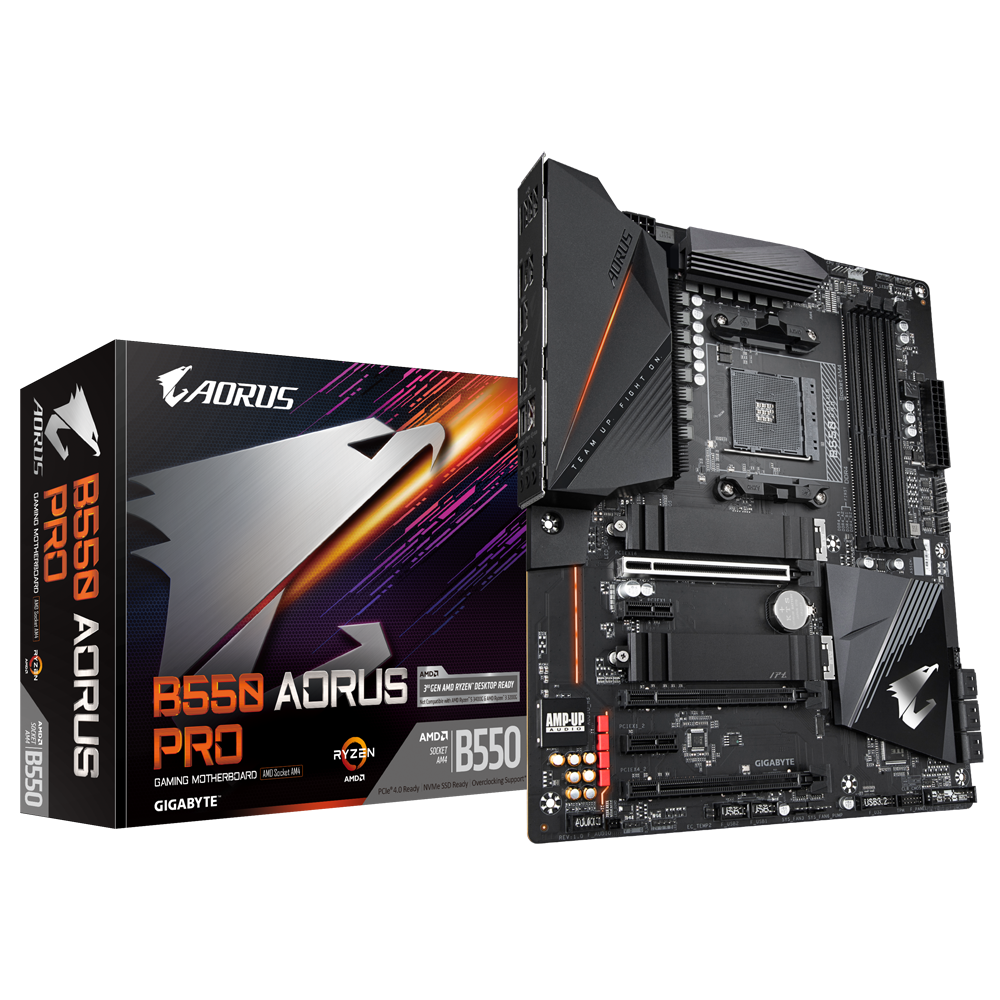

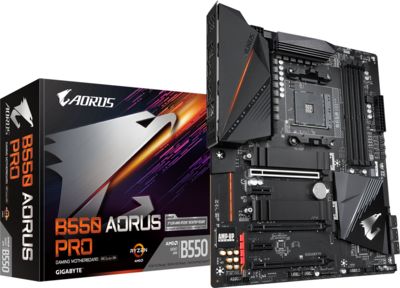

SAM4 GIGABYTE B550 AORUS PRO

Processzor

1. AMD Socket AM4, támogatja a 3. Generációs AMD Ryzen™ processzorokat/ 3. Gen. AMD Ryzen™ with Radeon™ Graphics processzorokat

(A teljes listát a CPU támogatási listában találod)

Lapkakészlet

1. AMD B550

Memória

1. 4 x DDR4 DIMM foglalat támogatja az akár 128 GB (32 GB szimpla DIMM kapacitás) rendszermemóriát
2. 3. Generációs AMD Ryzen™ Processzorok: Támogatják a DDR4 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memóriamodulokat
3. Új Generációs AMD Ryzen™ with Radeon™ Graphics processzorok: Támogatják a DDR4 5400(O.C.) / 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memóriamodulokat
4. Kétcsatornás memóriavezérlő
5. Támogatja az ECC Un-buffered DIMM 1Rx8/2Rx8 memóriamodulokat
6. Kezeli a non-ECC Unbuffered DIMM 1Rx8/2Rx8/1Rx16 memóriamodulokat
7. XMP (Extreme Memory Profile) memóriamodulok támogatása

(További információért olvassa el a "Memória támogatási listát".)

Alaplapi grafikus vezérlő

Az Új Generációs AMD Ryzen™ with Radeon™ Graphics processzorokba integrálva:

1. 1 x HDMI port, maximálisan támogatott felbontás: 4096x2160@60 Hz
   * Támogatja a HDMI 2.1 verziót, a HDCP 2.3-at és a HDR-t.

Maximálisan megosztható memória: 16 GB

Audio

1. Realtek® ALC1220-VB kodek
2. * A hátlapi jack kimenet támogatja a DSD audiot.
3. HD audió
4. 2/4/5.1/7.1 csatorna
5. S/PDIF kimenet

Hálózati vezérlő

1. Realtek® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit)

Bővítőhelyek

1 x PCI Express x16 foglalat (PCIEX16), a CPU-ba integrált vezérlőre kapcsolva:

1. A 3. Generációs AMD Ryzen™ processzorok támogatják a PCIe 4.0 x16 módot
2. Az Új Generációs AMD Ryzen™ with Radeon™ Graphics processzorok támogatják a PCIe 3.0 x16 módot
3. * Az optimális teljesítmény érdekében amennyiben csak egy PCI Express grafikus kártya van a gépben, azt mindenképpen a PCIEX16 foglalatba helyezd.

1 x PCI Express x16 foglalat (PCIEX4), a chipkészletbe integrált vezérlőre kapcsolva:

1. Támogatja a PCIe 3.0 x4 módot
   * Az M2B_SB foglalat osztozik a sávszélességen a PCIEX4 foglalattal. A PCIEX4 foglalat nem használható, amennyiben SSD működik az M2B_SB foglalatban.

1 x PCI Express x16 foglalat (PCIEX2), a chipkészletbe integrált vezérlőre kapcsolva:

1. Támogatja a PCIe 3.0 x2 módot
2. * A PCIEX2 foglalat osztozik a sávszélességen a SATA3 4, 5 csatlakozókkal. A PCIEX2 foglalat nem használható, amennyiben eszköz kapcsolódik a SATA3 4 vagy 5 csatlakozóra.

2 x PCI Express x1 foglalat

Tárolótechnológia

1. 1 x M.2 foglalat (M2A_CPU), a CPU-ba integrált vezérlőre kapcsolva, támogatja a Socket 3, M key, type 2242/2260/2280/22110 SSD-ket:
   - A 3. Generációs AMD Ryzen™ processzorok támogatják a SATA és PCIe 4.0 x4/x2 SSD-ket
   - Az Új Generációs AMD Ryzen™ with Radeon™ Graphics processzorok támogatják a SATA és PCIe 3.0 x4/x2 SSD-ket
2. 1 x M.2 foglalat (M2B_SB), a chipkészletbe integrált vezérlőre kapcsolva, támogatja a Socket 3, M key, type 2242/2260/2280/22110 SSD-ket:
   - Támogatja a PCIe 3.0 x4/x2 SSD-ket
3. 6 x SATA 6Gb/s csatlakozás, a chipkészletbe integrált vezérlőre kapcsolva
   - Kezeli a RAID 0, RAID 1, és RAID 10 tömböket

USB

Chipkészlet+2 USB 2.0 Hub:

1. 8 x USB 2.0/1.1 port (4 port a hátlapi panelen, 4 port elérhető az alaplapi csatlakozókon keresztül)

Lapkakészlet:

1. 1 x USB Type-C™ port a hátlapi kivezetések között USB 3.2 Gen2 támogatással
2. 1 x USB 3.2 Gen2 Type-A port (piros) a hátlapi kivezetések között
3. 2 x USB 3.2 Gen1 port elérhető alaplapi érintkezősoron
4. 2 x USB 2.0/1.1 port a hátlapi panelen

CPU:

1. 3 x USB 3.2 Gen1 port a hátlapi kivezetések között
2. 1 x USB 3.2 Gen2 Type-A port (piros) a hátlapi kivezetések között

Belső csatlakozók

1. 1 x 24-pin ATX fő tápcsatlakozó
2. 1 x 8 tűs ATX 12V tápcsatoló
3. 2 x M.2 Socket 3 csatlakozó
4. 6 x SATA 6Gb/s csatlakozó
5. 1 x CPU ventilátorcsatlakozó
6. 1 x vízhűtéses CPU ventilátorcsatlakozó
7. 4 x rendszerhűtő csatlakozás
8. 2 x rendszerhűtő ventilátor/vízpumpa csatlakozó
9. 1 x CPU hűtő LED-szalag/RGB LED-szalag csatlakozó
10. 2 x Címezhető LED-szalag csatlakozó
11. 2 x RGB LED-szalag csatlakozó
12. 1 x előlapi érintkezősor
13. 1 x előlapi audio csatlakozósor
14. 1 x USB 3.2 Gen1 érintkezősor
15. 2 x USB 2.0/1.1 csatlakozó
16. 1 x Trusted Platform Module (TPM) csatlakozósor (2x6 tű, kizárólag a GC-TPM2.0_S modulhoz)

    A TPM funkció opcionális a különböző regionális rendelkezések miatt
17. 2 x hődióda tüskesor
18. 1 x CMOS-törlő jumper
19. 1 x Thunderbolt érintkezősor

Hátlapi csatlakozók

1. 1 x HDMI csatoló
2. 3 x USB 3.2 Gen1 port
3. 1 x USB Type-C™ port USB 3.2 Gen2 támogatással
4. 2 x USB 3.2 Gen 2 Type-A portok (piros)
5. 6 x USB 2.0/1.1 port
6. 1 x Q-Flash Plus gomb
7. 1 x RJ-45 port
8. 1 x optikai S/PDIF Ki csatlakozó
9. 5 x audio jack csatlakozó

I/O vezérlő lapka

1. iTE® I/O vezérlő chip

Hardver monitorozás

1. Feszültségérzékelés
2. Hőmérséklet érzékelés
3. Ventilátor-fordulatszám érzékelés
4. Vízhűtés áramlásának érzékelése
5. túlmelegedési figyelmeztetés
6. Rossz ventilátor riasztás
7. Ventilátor-fordulatszámszabályzás
8. * A ventilátor (pumpa) fordulatszám-szabályozási funkciójának támogatása a beépített ventilátor (pumpa) függvénye.

BIOS

1. 1 x 256 Mbit flash
2. Licencelt AMI UEFI BIOS
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Egyéb tulajdonságok

1. APP Center kezelés
   * Az APP központban elérhető alkalmazások az alaplap modelljétől függően eltérőek lehetnek. Az egyes alkalmazások támogatott funkciói az alaplap specifikációitól függően is eltérőek lehetnek.
   @BIOS™
   EasyTune
   Fast Boot
   Game Boost
   ON/OFF Charge támogatás
   RGB Fusion
   Smart Backup
   System Information Viewer
2. A Q-Flash Plus támogatása
3. Q-Flash támogatás
4. Xpress Install támogatás

Hozzáadott szoftverek

1. Norton® Internet Security (OEM verzió)
2. XSplit Gamecaster + Broadcaster (12 hónapos licenc)
3. Realtek® 8125 Gaming LAN Bandwidth Control Alkalmazás

Operációs rendszer

1. Windows 10 64-bit támogatás

Méretszabvány

1. ATX méretszabvány; 30.5cm x 24.4cm

Megjegyzések

1. Az eltérő Linux verziók támogatottsága miatt kérjük, hogy a lapkakészlet meghajtóprogramját közvetlenül a lapkakészlet gyártójának honlapjáról töltse le.
2. A legtöbb hardver- és szoftvergyártó már nem kínálhat illesztőprogramokat a Win9X / ME / 2000 / XP támogatásához. Ha az illesztőprogramok elérhetők a gyártóktól, frissítjük azokat a GIGABYTE weboldalán.
