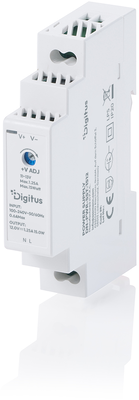

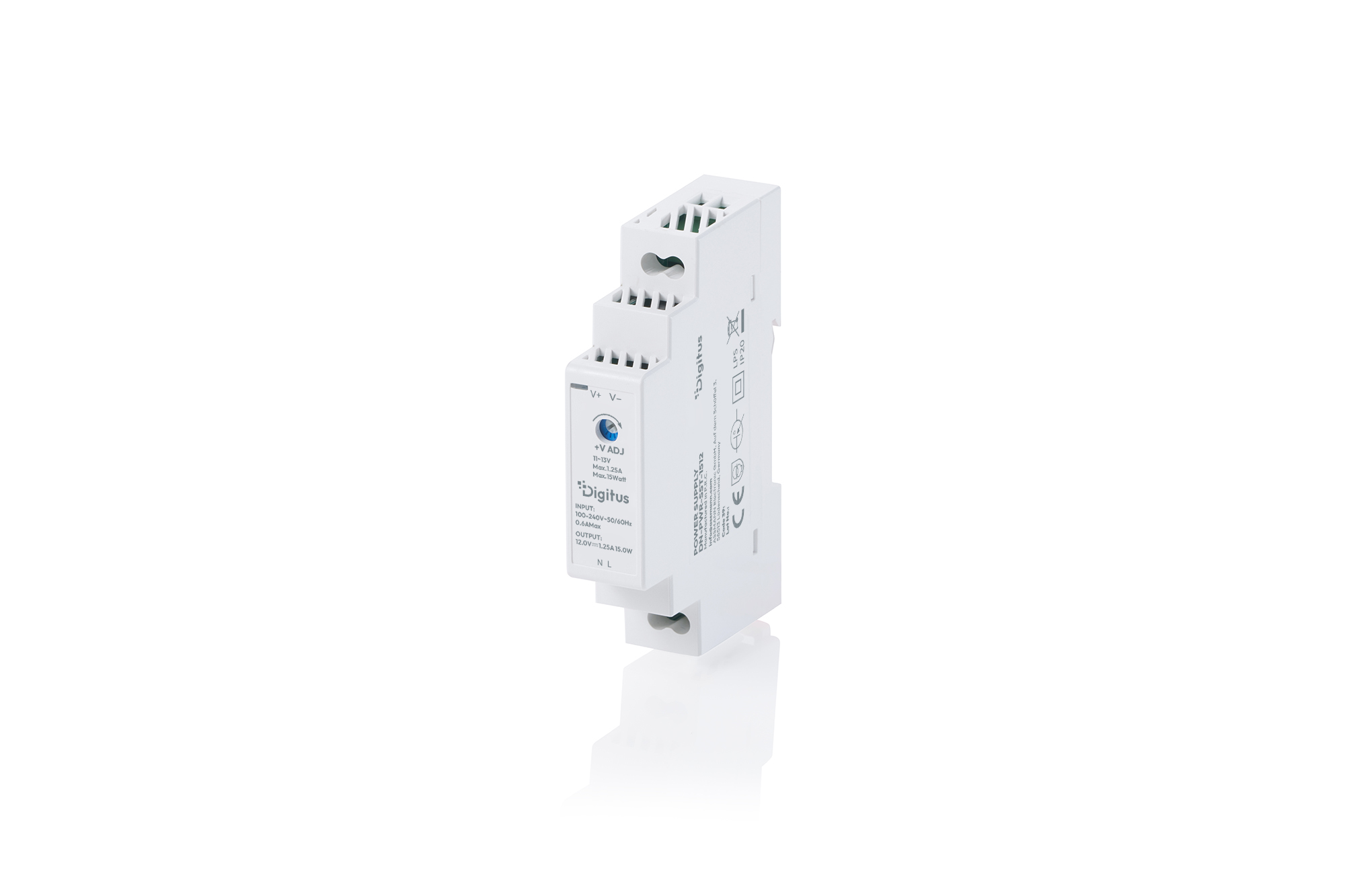

Assmann-DIGITUS 12V / 1.25A / 15W lépcsős DIN-sínre szerelhető tápegység (Ultra-Slim, II. osztály) - DN-PWR-SST-1512

Leírás

A DIGITUS DN-PWR-SST-1512 egy különösen kompakt, 12 V-os DIN sínre szerelhető tápegység 15 W teljesítménnyel. Mindössze 18 mm széles, így ideális olyan telepítésekhez, ahol minden milliméter számít – például elosztószekrényekben, automatizálási szekrényekben vagy IoT vezérlőszekrényekben. A széles, 90–264 V AC / 127–370 V DC bemeneti feszültségtartomány univerzális alkalmazást tesz lehetővé. A tápegység stabil 12 V DC kimenetet biztosít 1,25 A áramerősséggel, ami ideális vezérlőkhöz, érzékelőkhöz, modulokhoz és számos elektronikus rendszerhez. A kimeneti feszültség finoman állítható 10,8 és 13,8 V között. Az integrált rövidzárlat-, túlterhelés- és túlfeszültségvédelemnek köszönhetően a tápegység biztonságosan és megbízhatóan működik még igényes környezetben is. A II. és 2. osztályú/LPS szigeteléssel és a tanúsított EMC-megfelelőséggel a DN-PWR-SST-1512 megfelel a vezérlőszekrények és az épülettelepítési alkalmazások magas igényeinek. Ideálisan alkalmas épületautomatizálási alkalmazásokhoz, például 12 V-os érzékelők és aktuátorok, vezérlőmodulok, például relékártyák vagy kis fogyasztású aktuátorok, valamint ajtótelefonok, kapcsolómodulok és intelligens otthoni logikai rendszerek táplálására. Az ipari és automatizálási technológiában PLC részegységeket, I/O modulokat, RS485/RS232 kommunikációs eszközöket, mini-PLC-ket és relé terepi modulokat táplál. Tökéletesen alkalmas IoT és edge alkalmazásokhoz is – például átjárókhoz, protokollkonverterekhez, edge érzékelőkhöz, kis fogyasztású WLAN vagy mobil modulokhoz és mikrovezérlő alkalmazásokhoz. A biztonság- és hozzáférés-technikában stabil tápegységként szolgál ajtónyitó modulokhoz, kártya- és RFID-olvasókhoz, valamint intercom és kaputelefon rendszerekhez.

Műszaki részletek

• Kimeneti feszültség: 12 V DC
• Kimeneti áram: 1,25 A
• Kimeneti teljesítmény: 15 W
• Feszültségbeállítási tartomány: 10,8–13,8 V
• Hullámzás és zaj: 120 mVp-p
• Feszültségtűrés: ±2%
• Vonalszabályozás: ±1%
• Terhelésszabályozás: ±1%
• Bemeneti feszültség: 90–264 V AC / 127–370 V DC
• Frekvenciatartomány: 47–63 Hz
• Bekapcsolási áram: 25 A @ 115 V / 45 A @ 230 V
• Váltakozó áramfelvétel: 0,5 A @ 115 V / 0,25 A @ 230 V
• Hatékonyság: 85%
• Túlterhelésvédelem: 110–145% (Hiccup mód, automatikus helyreállítás)
• Túlfeszültség-védelem (OVP): 14,2–16,2 ​​V
• Rövidzárlatvédelem: Igen (automatikus helyreállítás)
• Üzemi hőmérséklet: -20 °C és +47 °C között
• Tárolási hőmérséklet: −40 °C és +85 °C között
• Páratartalom: 20–90% relatív páratartalom (nem lecsapódó)
• MTBF: > 1 000 000 óra (MIL-HDBK-217F)
• Rezgés: IEC60068-2-6 (10-500Hz, 2G)
• Üzemi magasság: akár 5000 m
• II. osztályú szigetelés
• 2. osztály / LPS
• Biztonsági szabványok: UL62368-1, EN62368-1
• EMC (kibocsátás/zavartűrés): EN55032 B osztály / EN61000-4-2/3/4/5/6/8/11
• Szigetelési feszültség: 4 kV AC
• Méretek: 18 × 90 × 58 mm
• Súly: 78 g
• Szerelés: DIN sínre (TH35)
• Csatlakozások (bemenet): AC/N (3-as csatlakozó), AC/L (4-es csatlakozó)
• Csatlakozások (Kimenet): +V (1), −V (2)

Szállítási terjedelem

• 1× DIGITUS DN-PWR-SST-1512 lépcsős DIN-sínre szerelhető tápegység (12 V / 1,25 A / 15 W)
• 1× Gyorstelepítési útmutató (QIG)
